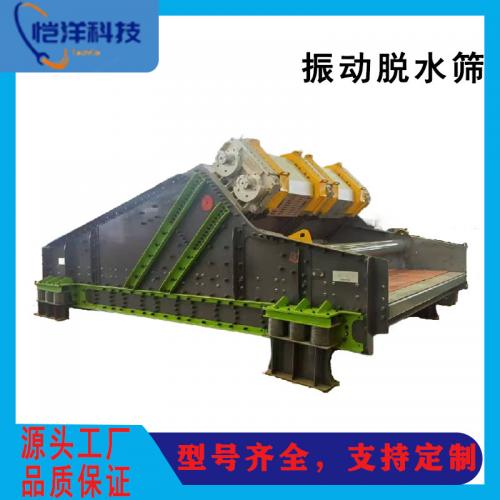

振动脱水筛为了既适应煤泥回收和细粒物料脱水分级的需要,又达到处理量大、脱水效果好、适应性强的目的,采用了高频率、高振动强度的机械特性。
根据机械结构和工艺参数的需要,振动器布置在筛箱重心的上方,这样的布置使筛机运动轨迹在入料端为椭圆,中部为圆,出料端仍为椭圆,即椭圆一圆—椭圆的运动。
正因为这种特有的运动特征使该筛仇入料端椭圆长轴与筛而的夹角成锐角,出料端椭圆长轴与筛面的夹角成钝角。这样就使物料在入料端的运动速度大于出料端的运动速度,保证了物料在筛而的入料端能很快地松故,料层较薄,从而使细粒物料尽快分层接触筛而透筛,水枯膜破裂脱水;而出料端物料速度小,可以延长物料在筛面上的脱水时间,进而提高脱水效果。筛机所具有的这种特性,强化了脱水效果。
技术参数：
|
序号
|
名称
|
单位
|
GPS-12*31
|
GPS-14*31
|
GPS-18*37
|
GPS-24*48
|
|
1
|
入料浓度
|
%
|
≥45
|
≥45
|
≥45
|
≥45
|
|
2
|
处理量
|
t/h
|
15-19
|
20-25
|
28-33
|
40-60
|
|
3
|
筛面规格
|
mm
|
1200-3100
|
1400-3100
|
1800*3700
|
2400*4800
|
|
4
|
筛孔尺寸
|
mm
|
0.3,0.35
|
0.3,0.35
|
0.3,0.35
|
0.3,0.35
|
|
5
|
双振幅
|
mm
|
3-5
|
3-5
|
3-5
|
3-5
|
|
6
|
振频
|
Hz
|
25
|
25
|
25
|
25
|
|
7
|
配用电机
|
型号
|
|
Y112M-4
|
Y132S-4
|
Y132M-4
|
Y180M-4
|
|
|
功率
|
Kw
|
2*4.0
|
2*5.5
|
2*7.5
|
2*18.5
|
|
8
|
电压
|
v
|
380
|
380
|
380
|
380
|
|
|
外形尺寸
|
mm
|
3020*2400*2100
|
3020*2600*2100
|
3527*3060*2130
|
5025*3880*2693
|
|
9
|
单点***大动载荷
|
N
|
±2000
|
±2500
|
±3500
|
±5000
|
