[新品] DF矮塔-聚合喷雾流化造粒塔(永昌制粒)(DF)

DF矮塔聚合喷雾流化造粒塔  专利技术产品

（DF浆料直接干燥成20-80目颗粒，无须二次干燥和造粒）

用户单位：江苏瑞邦农化、河北沃德丰药业、宁波三江益农化学、安徽益农化工、镇江先锋植保、山东科赛基农、山东仕邦农化、土耳其AGRIKEM、山东垄喜植物、河北辉科生物、山东新势立生物、济南一农化工、陕西美邦药业、安徽中北生物、四川瑞隆螯合肥、山东联合农药。免费提供中试矮塔试验，欢迎您参观和带料试机！

喷雾流化造粒系统专号：CN2021 2 2318972.3   多层流化快速造粒利号：ZL2022 2 1643190.5

      免费提供小试和中试样机，欢迎您带料做试验。主要用于溶液、悬浮液或乳浊液等直接干燥成葡萄状多孔颗粒，流动性好，速溶性好，常规的喷雾塔干燥后，是细粉（需二次造粒）或单颗球形颗粒（高塔低温时大的单颗粒不易干燥、速溶性差）可以连续处理高湿含量的产品，特别适合用于吸湿性产品，其出口温度比较低，热效率比较高。因此本设备生产出来的团聚状或颗粒状粉体制品，以满足无尘及自下沉溶解或悬浮的工艺要求。

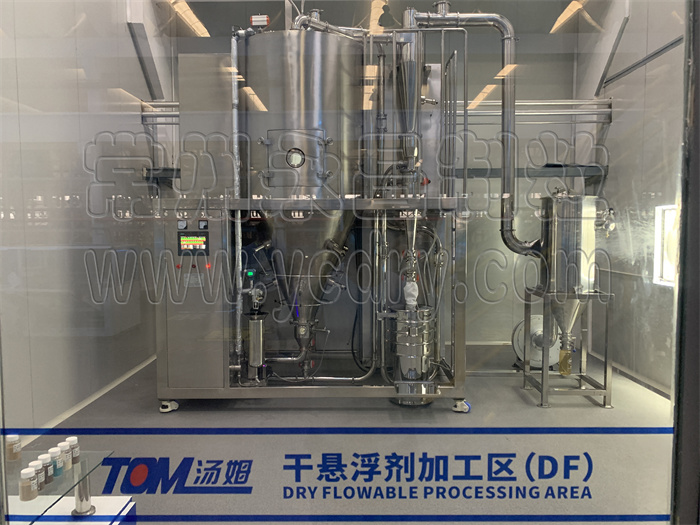

DF小中试喷雾造粒塔

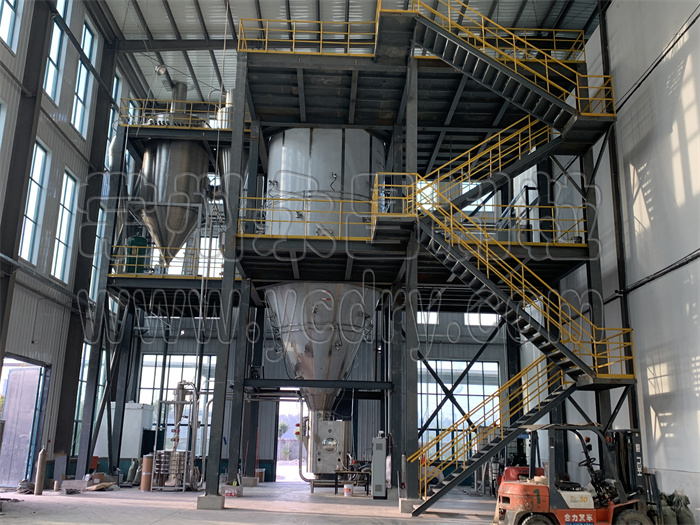

DF矮塔-生产型喷雾造粒塔

高塔与新工艺矮塔优缺点

一、优缺点

1 高塔

优点：运行成熟，操作简单，适用于大多数DF物料

缺点：①颗粒细，润湿不好，入水抱团；②干燥温度高，低熔点品种需要二次烘干；③一般高度为25-30米，难立项。

颗粒大小：50-200um

2 新工艺矮塔

优点：①颗粒大，强度略大，不容易粉末化，细粉少，润湿快不抱团；②低熔点物料的干燥，终水分2-3%一次性合格；③高度15-16米，更容易通过政府审批，容易立项。

颗粒大小：由多颗50-150um空心颗粒粘黏成20-80目聚合颗粒。

二、新工艺矮塔流程图

关键词：

1 内置流化二次造粒干燥系统：多层流化解决部分产品常规生产需要二次烘干的问题，并且可以将颗粒做大。

2 顶部排湿：常规湿气和成品是同步输送，易吸潮的物料容易出现水分超标问题。

3 风选系统：通过风压把细小颗粒风选到上层流化床面，使细小颗粒再次聚合造粒。

4 冷风输送系统：易结块吸潮的物料，成品包装不结块。

5 筛分和旋风细粉并联返粉至低温区：常规返粉至塔顶高温区，容易导致颗粒不崩解问题。

三、特点

1、解决低溶点物料干燥。

2、成品颗粒20-80目，入水不抱团、崩解快、润湿时间20-40秒。

3、成品无需二次烘干（有的产品，高塔需要二次烘干）。

4、塔内为混合流低温状态聚合造粒干燥，无高温区，产生死颗粒少或无。

5、配有冷却输送系统，不易吸潮，成品装袋不结块。

6、筛分与旋风中的细粉，返到塔内低温区，塔内再次聚合造粒，无细粉。（低不溶点物料，高塔无法返粉，5-10%细粉需要重新研磨）。

7、3-6t/24h产能喷雾塔，车间高度15m。

8、整套系统运行，无粉尘，连续24小时生产，只需要1人操作。

9、CIP在线自动清洗系统，用水量300-500kg/次，清洗干净、时间短。

10、进风温度与塔内温度、出风温度55-60度，进风与出风温度差80-90度，热效率高，节能20-30%.
