方形搪玻璃平板片式冷凝器是一种改进型的搪玻璃板片式冷凝器，工作原理和应用范围与圆形曲面单孔或多孔型的搪玻璃碟片式冷凝器一样，是通过物料热气流和泠却水的逆向流动进行热交换的：物料反复地在冷凝片层间形成的腔室中扩散会合流动，冷却水通过外部接管在板片中空腔内流动，两种介质在冷凝片表面进行热交换。因此有效地提高了设备整体冷凝效率，一般采用自来水为冷却液便可达到良好的冷凝效果。积木块式组装结构，使在设备使用过程中如发现有部件损坏，可进行局部替换，从而大大地延长了整台设备的使用寿命。方形搪玻璃平板片式冷凝器除了具备圆形曲面单孔或多孔型的搪玻璃碟片式冷凝器优异的耐腐蚀性、耐磨性、易于清洁维护、安装方便的优点外，对比圆形曲面碟片式冷凝器同等平方面积，冷却换热效率提高了40%左右，由于利用率高，即可减少平方数量及体积、降低成本。
工作流程：
方形搪玻璃平板片式冷凝器结构由一个方形搪玻璃上盖，一个或多个易于更换的中间标准搪玻璃平板冷凝片(一般是2孔)，一个搪玻璃底部，及冷凝片间密封垫圈，J型卡子、双头螺柱和螺母垫片组装而成。冷凝片间空腔冷却通流部分通过不锈钢螺纹管连接成一体。体积小、重量轻、结构紧凑。针对化工腐蚀性物料特性和热交换温度，方形搪玻璃冷凝器板片/上盖/底之间的密封垫圈采用的是厚度更薄的外包覆聚四氟乙烯膜夹无石棉纤维板的不锈钢波纹垫，厚度8-10mm，工作温度范围在-20°C~200°C之间。
物料热气流由盖部管口流入，在组装后搪玻璃冷凝片间形成的腔室中流通并冷凝成液体，从底部管口流出冷凝液；冷却水由底部管口进入，在每个板片中空腔及连接管中流通，从盖部管口流出；两种流体之间不会发生混合。 操作时，可根据溢出口的冷却水温差和冷凝液的温度来调节冷却水流量，来进一步提高冷凝效率。

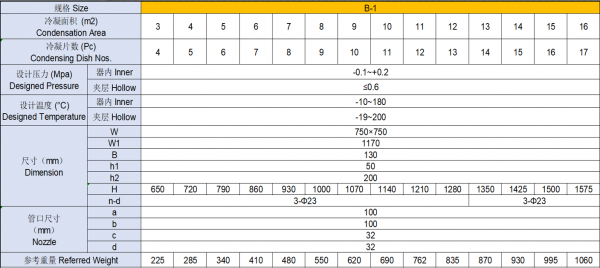

方形搪玻璃平板片式冷凝器主要技术参数如下 :
