[新品] 全自动多芯式过滤器 全自动反冲洗过滤器

全自动多芯式过滤器 全自动反冲洗过滤器
供应商参考报价:¥15000
  供应商信息
· 上海飓祺机械有限公司 [上海市]

联系人: 王宁
所在城市: 上海市 浦东
详细地址: 东塘路239号
联系我们 更多产品 进入商铺

详细信息

全自动反冲洗过滤器BCM系列

    BCM系列全自动反冲洗过滤器适用于过滤高流量、高速度、低粘度流体的颗拉杂质过滤。

    BCM全自动反冲洗过滤器为机电一体化产品,具有设计合理、过滤效率高、运行成本低、反冲洗过程中仍能连续过滤等优点,广泛应用于冶金、化工、电力、油田回注水、船舶压载水、环保水处理等领域。



BCM系列全自动反冲洗过滤器工作原理

     被过滤的液体从进口进入过滤器,经过下固定板进入滤网,液体从滤网内侧流向外侧,并从滤筒出口流出过滤器;反冲洗排出的杂质从排污口排出。

▲过程描述

     液体从滤网内侧流向外侧过程中,固体颗粒被截留在滤网内侧。随着污染物的增多,过滤器污染侧和清洁侧之间的压差也逐渐增大。当压差达到设定值时,压差表发讯,过滤器开始自动反冲洗工作过程。

▲反冲洗过程
   1.减速电机通过中间轴驱动冲洗臂转动,由光电定位开关控制冲洗臂的转动角度,使之与被清洗滤网对正。

   2.排污阀开启,使被清洗滤网外侧(清洁侧)与排污之间形成压力差。
   3.在压力差的作用下,清洁侧液流从被清洗滤网的外侧流向内侧,进行反冲洗,聚积在滤网内侧的污染物被冲掉并通过排污口排出过滤器。

     4.每个滤网的反冲洗时间己设定,当达到反冲洗设定时问后,排污阀关闭,该滤网的反冲洗过程结束,减速电机再次驱动冲洗臂转动,对下一组滤网进行反冲洗,排污阀再次开启,以此类推对每个滤网进行反冲洗。

   5.全部滤网清洗完成后,冲洗臂在光电开关的控制下回到原始位置,一个反冲洗周期结束。
   6.由于反冲洗是一组滤网一组滤网的冲洗过程,因此在反冲洗过程中,过滤器仍能保持液流连续的过滤状态。

▲反冲洗过程设定

     1.压差设定:过滤器设有压差调节表,用于过滤器压差设定。

     2.时间设定:控制箱设有时间设定装置,可根据用户要求设定过滤器反冲洗过程的时间周期。压差设定和时间设定为自动反冲洗设定过程,两种设定同时存在,且压差设定优先。

     3.手动启动:除压差设定和时间设定自动反冲洗过程外,还有按TEST键手动启动反冲洗过程,调试检修时使用。



BCM全目动反冲洗过滤器设计特点

   1.过滤设备采用专利技术的内部机械结构,实现了真正意义上的反冲洗功能,可彻底地清除滤网截留的杂质,清洗无死角,通置无衰减,保障了过滤效率和长久的使用寿命;
   2.过滤设备选用304、316L、2205、MONEL等材;料楔形滤网,强度大、精度高、耐腐蚀,***高过滤情度可达25微米;
   3.过滤设备通过自身的检索和应变功能,实现自动反冲洗,可应对不稳定的水质波动,无需人工干预;
   4.过滤设备控制系统反应灵敏,运行精确,可以根据不同水源和过滤精度灵活调整反冲洗压差和时间设定值;
   5.过滤设备在反冲洗过程中,各组滤网依次进行反冲洗操作;确保滤网安全、高效清洗,而其他滤网不受影响,继续过滤;
   6.过滤设备采用气动排污阀,反冲洗历时短,反洗水耗水里少,环保经济;
   7.过滤设备结构设计紧凑合理,占地面积小,安装移动灵活方便;
   8.过滤设备设备易损件少,无耗材,运行维护费用低,操作管理简单;
  9.过滤设备工作状态由触摸屏显示、压差及时间设置方便直观。



应用领域
        1.海水淡化
        2.油田回注水
        3.锅炉回用
        4.离子交换预处理
        5.循环冷却水
        6.船用压载水
        7.超滤反渗透预过滤
        8.造纸喷咀过滤

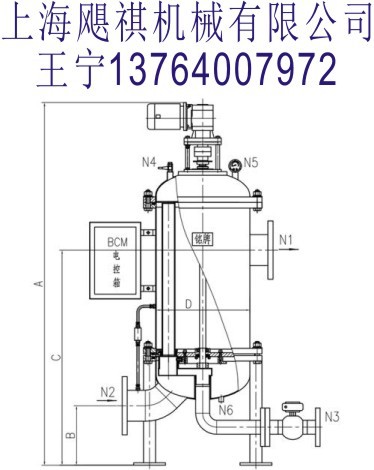

1


技术参数表

产品型号

滤芯数量

滤芯规格

A(mm)

B(mm)

C(mm)

D(mm)

进出口径

排污口尺寸(mm)

参考流量(m3/h)

JQ-BCM300

8

φ57*650

1350

265

905

300

DN100

DN50

70

JQ-BCM400

12

φ57*650

1420

265

945

400

DN150

DN50

150

JQ-BCM500

22

φ57*650

1520

290

1000

500

DN200

DN65

250

JQ-BCM600

30

φ57*650

1600

290

1050

600

DN250

DN65

300

JQ-BCM700

26

φ80*650

1700

335

1050

700

DN300

DN80

550

JQ-BCM800

38

φ80*650

1800

335

1050

800

DN350

DN80

800

JQ-BCM1000

50

φ80*800

2200

335

1150

1000

DN400

DN80

1200

JQ-BCM2000

76

φ80*800

2400

365

1200

2000

DN500

DN80

1800
