一、超声波流量计简介：

超声波流量计是以“速度差法”为原理，测量圆管内液体流量的一种非接触式流量仪表。它采用了先进的多脉冲技术、信号数字化处理技术及纠错技术，使流量仪表更能适应工业现场的环境，计量更方便、经济、准确，广泛应用于石油、化工、冶金、电力、给排水等领域。

超声流量计和电磁流量计一样，因仪表流通通道未设置任何阻碍件，均属无阻碍流量计，是适于解决流量测量困难问题的一类流量计，特别在大口径流量测量方面有较突出的优点，近年来它是发展迅速的一类流量计之一。超声波流量计的流量测量准确度几乎不受被测流体温度、压力粘度、密度等参数的影响，安装可以在不断管，不停止运行的情况下进行，性价比高，已成为多行业的***产品。

超声波流量计一般可分现场传感器（即探头），传输电缆，显示主机三大部分。其传感器有外夹式、插入式、法兰式（即管段式），显示主机分固定式（壁挂式或盘装仪表式）、便携式、手持式、管段一体式四种。

二、超声波流量计工作原理：

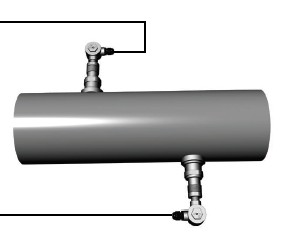

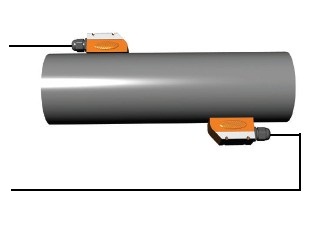

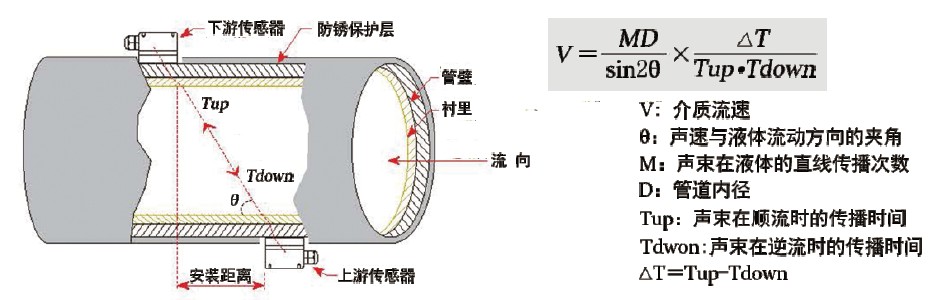

超声波在流体中传播时其传播速度要受到流体流速的影响，通过测量超声波在流体中传播速度可以检测出流体的流速而换算出流量来。以使用***广泛的时差法超声波流量计为例，当超声波在流体中传播时顺流方向超声波的传播速度会增大、逆流方向则减小，即同一传播距离就有不同的传播时间，再利用传播速度之差与被测流体流速之关系求取流速而换算出流量。即当超声波束在管道内水介质流动方向上的“上游传感器”与“下流传感器”之间传播时，水的流动会使超声波束的传播时间相对于静态传播产生一个微小变化，并且这个传播时间的变化与水的流速成正比，这就是时差式超声波流量计的测量原理。其关系的理论表达式如下式：V=MD/sin2θ×△T/TupTdown

式中，M—为超声波束在水中的直线传播次数

θ—为超声波束与水流动方向的夹角

Tup—为超声波束在正方向上的传播时间（由上游传感器到下游传感器间的传播时间）

Tdown—为超声波束在逆方向上的传播时间（由下游传感器到上游传感器间的传播时间）

△T= Tup—Tdown

三、超声波流量计特点：

◆可做非接触式测量；

◆为无流动阻挠测量,无压力损失；

◆可测量非导电性液体,对无阻挠测量的电磁流量计是一种补充；

◆除带测量管段式外,一般不需要作实流校验；

◆原理上不受管径限制,其造价基本与管径无关。

◆独特的信号数字化处理技术，使仪表测量信号更稳定、抗干扰能力强、计量更准确。

◆无机械传动部件不容易损坏，免维护，寿命长。

◆电路更优化、集成度高、功耗低、可靠性高。

◆智能化标准信号输出，人机界面友好、多种二次信号输出，供您任意选择。

◆管段式小管径测量经济又方便，测量精度高；

四、常见的四种超声波流量计对比说明：

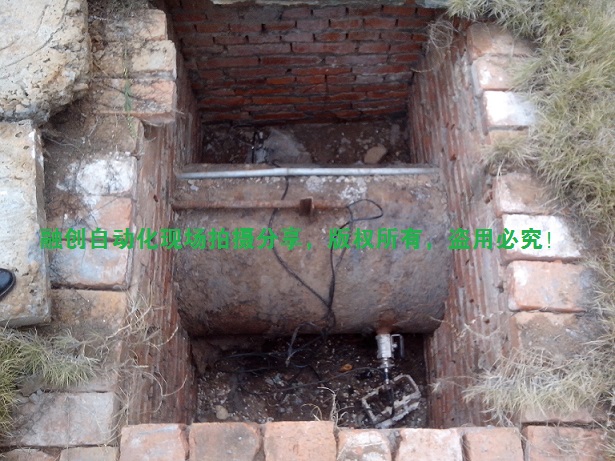

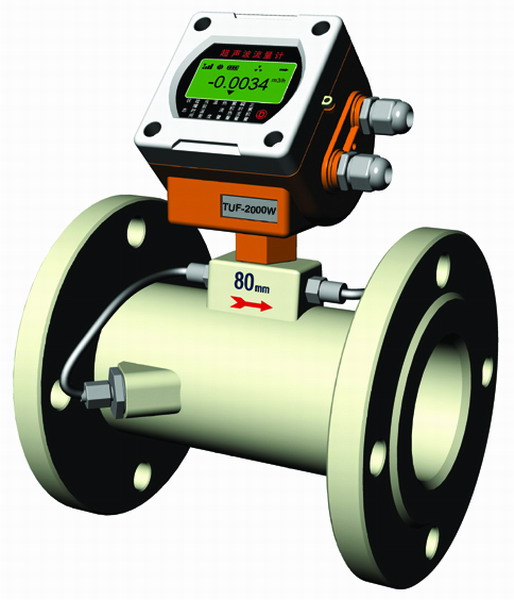

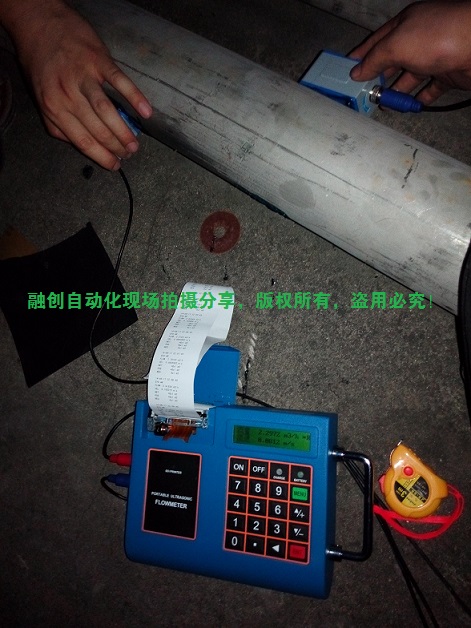

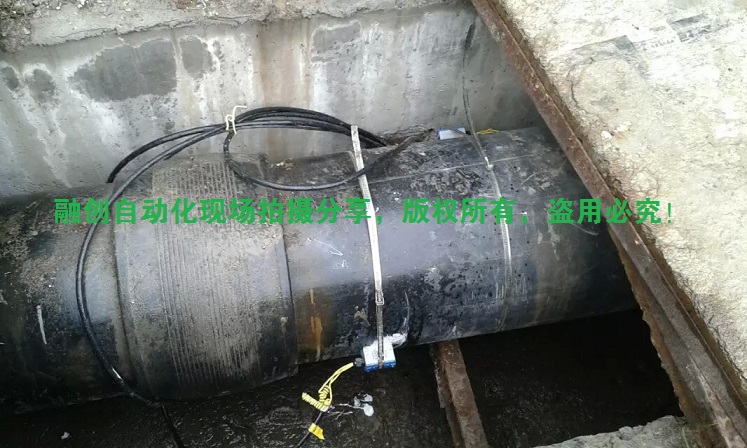

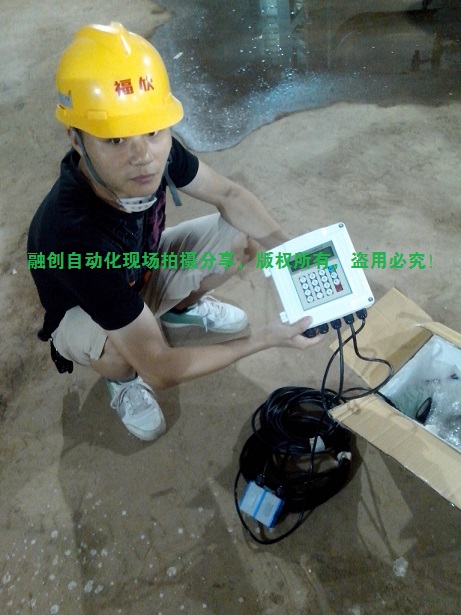

产品图片

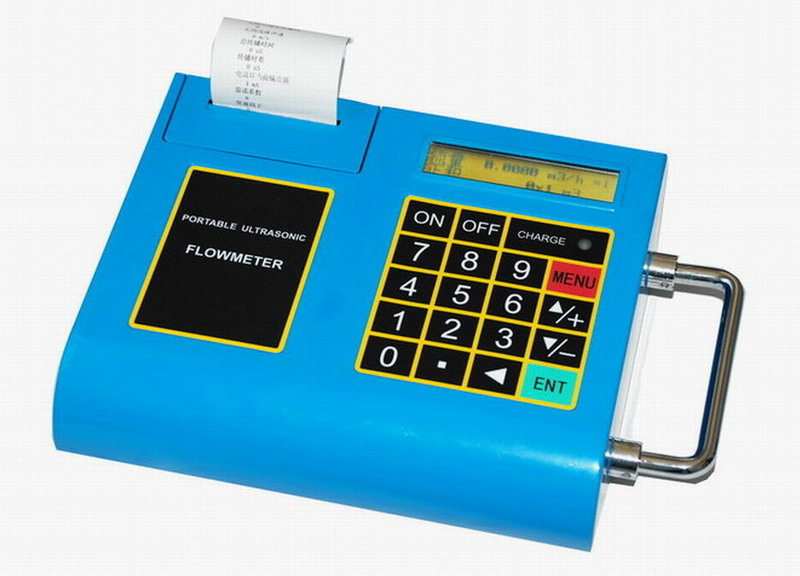

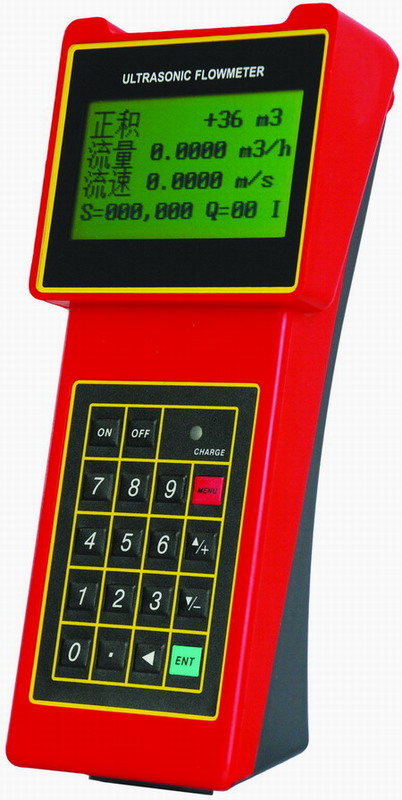

仪表型号	UFM-2006T	UFM-2006H	UFM-2006W	UFM-2006S
主机规格	便携式	手持式	固定一体式	固定分体式
信号输出	无	无	4-20mA	4-20mA
供电电源	220VAC、锂电池	锂电池	220VAC或+24VDC	220VAC或+24VDC
精度等级	1级	1级	1级	1级
显示器	标配	标配	标配	标配
累计器	正、负、净累计器	正、负、净累计器	正、负、净累计器	正、负、净累计器
中英文菜单	有	有	有	有
测量单位	多种可选	多种可选	多种可选	多种可选
打印功能	标配	无	无	无
通讯接口	无	可选RS232	可选RS485	可选RS485
选配传感器	外贴式/插入式	外贴式/插入式	外贴式/插入式/管段式	外贴式/插入式/管段式
***低可测流速	0.2米/秒	0.2米/秒	0.2米/秒	0.2米/秒
***高可测流速	32米/秒	32米/秒	32米/秒	32米/秒
仪表通经	DN15~DN1000	DN15~DN1000	DN15~DN1000	DN15~DN1000
环境温度	-30℃~60℃	-30℃~60℃	-30℃~60℃	-30℃~60℃
